Jak wybrać metalowe skrzynki elektryczne do nowej konstrukcji

Rodzaje metalowych skrzynek rozdzielczych do nowych konstrukcji

Metalowe skrzynki przełączników do nowej konstrukcji

Skrzynki przełączników są dostępne w wielu typach, materiałach i rozmiarach, a wybranie odpowiedniego dla danego zadania może być czasem mylące. W tym samouczku wyjaśnione zostaną najczęstsze rodzaje metalowych skrzynek elektrycznych stosowanych w nowych konstrukcjach roboczych.

Metalowe skrzynki elektryczne są wymagane, jeśli do uziemienia obwodu elektrycznego służy sam przewód i system metalowej skrzynki.

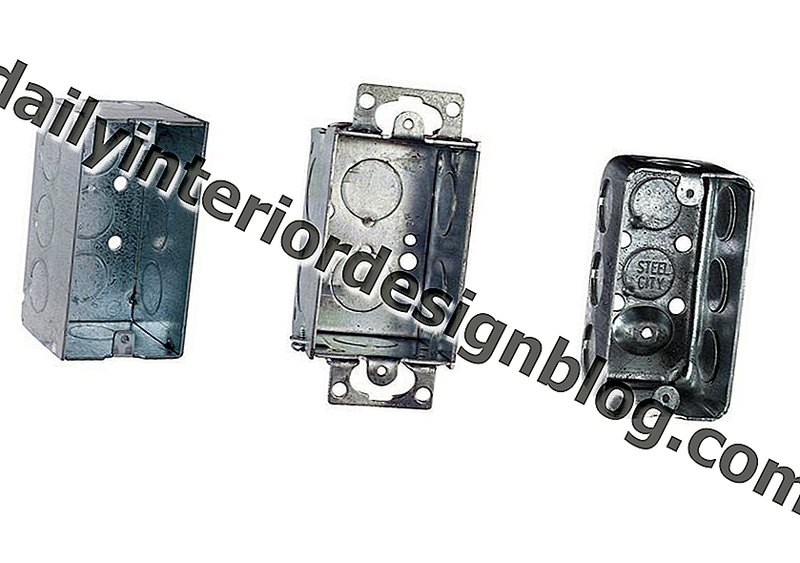

Metalowe skrzynki mogą być jednym z następujących typów:

• Gangable,
• Stal ciągniona lub tłoczona
• Spawane lub z zakładkami (nierozdzielalne).

Każdy typ pudełka ma swoją własną charakterystykę i powód użycia, które zostaną omówione w tym samouczku.

Aby dowiedzieć się więcej o starych skrzyniach elektrycznych do prac lub remontu , zobacz Jak zainstalować starą skrzynkę elektryczną w istniejącej ścianie.

Gangable Switch Box

Rozgałęziająca się skrzynka rozdzielcza jest modułową skrzynią mającą wyjmowane boki, umożliwiając rozszerzenie pojedynczej skrzynki na skrzynkę dwu-, trzy- lub czteroosobową z wieloma urządzeniami.

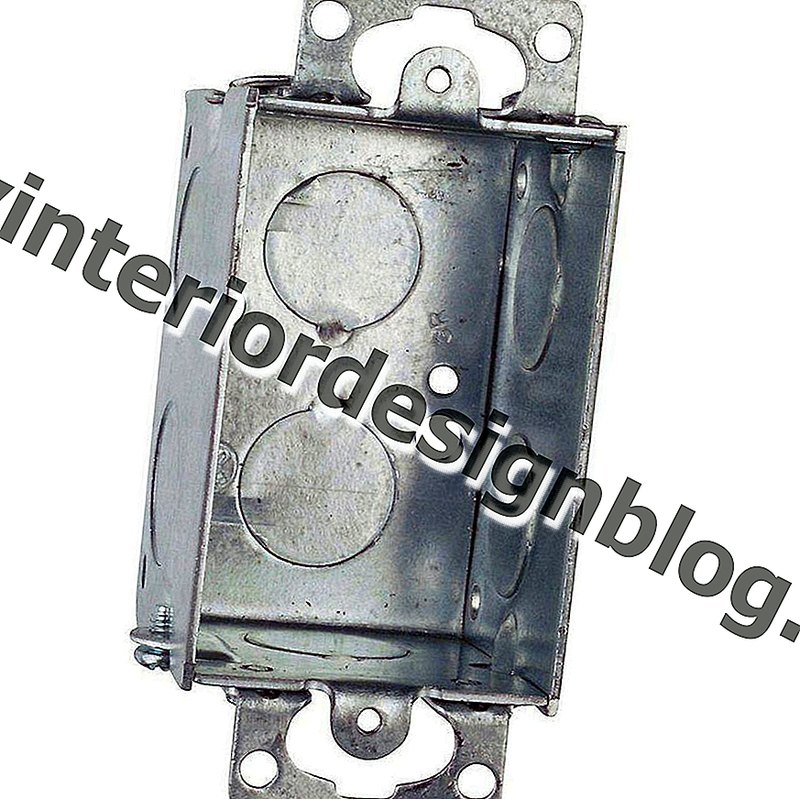

Pudełka charakteryzują się usuwalnymi bokami posiadającymi śrubę na jednym końcu, a na drugim końcu języczek blokujący usuwalną stronę z korpusem pudełka. Orientacja śruby i zaczepu blokującego przechodzi z lewej strony pudełka na prawą stronę pudełka. Innymi słowy, śruba będzie w lewym dolnym rogu, jak na tym obrazku, a także w prawym górnym rogu tego pudełka.

W przypadku skrzynek „nowej pracy” z otworami, w bocznych panelach z tyłu skrzynki znajdują się otwory do przybicia skrzyni do drewnianego kołka, jeśli są używane jako skrzynka pojedyncza. Czasami te nowe skrzynki robocze będą wyposażone w języczek lub wspornik przymocowany z jednej strony w celu przymocowania do drewnianego kołka w przypadku używania skrzynki w konfiguracji skrzynek pojedynczych lub wielokrotnych.

Rysowane pudełko ze stali

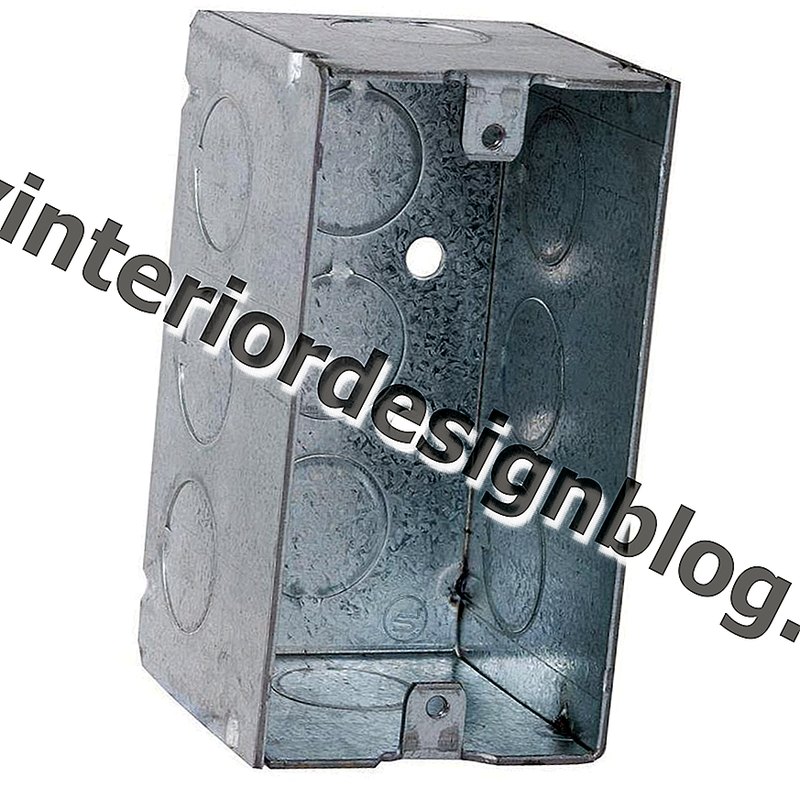

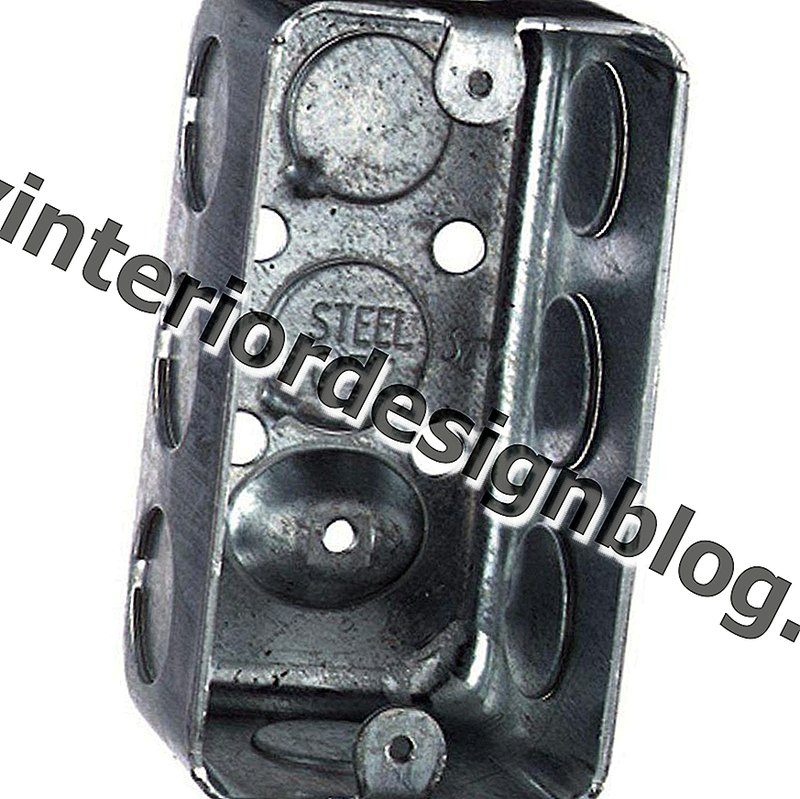

Ten typ pudełka to skrzynka narzędziowa nazywana czasem „Poręczną skrzynką”. Może być stosowany do przełączników, gniazdek lub może być używany jako mała skrzynka przyłączeniowa. Jego korpus jest wykonany z jednego kawałka stali ciągnionej na zimno lub tłoczonej i nie można go zgiąć.

Skrzynie te są przeznaczone do stosowania w konstrukcjach odsłoniętych i najczęściej są montowane na powierzchni i stosowane z kanałami.

Spawana lub zakładana skrzynka rozdzielcza

Chociaż te pudełka wyglądają podobnie do pudełka z możliwością dzielenia, są bardzo różne. Te nierozdzielne skrzynki przełączników są wykonane z płaskich stalowych płyt i mogą mieć blokujące języczki i / lub zgrzeiny punktowe utrzymujące je razem. Nie można ich rozbierać na części i nie można ich łączyć. Są one dostępne w rozmiarach pojedynczym, 2, 3 lub 4.

Z tyłu skrzynki zwykle znajdują się dwa otwory do przybicia skrzynki przełączników do kołka. Czasami te nowe skrzynki robocze będą wyposażone w języczek lub wspornik przymocowany z jednej strony w celu przymocowania skrzynki do drewnianego kołka, gdy używa się skrzynki w konfiguracji skrzynki pojedynczej lub wielokrotnej.
