Znajomość podstawowych rodzajów drutów jest niezbędna w prawie każdym projekcie elektrycznym w domu. Na przykład podczas instalowania nowego okablowania wybór odpowiedniego przewodu lub kabla to połowa sukcesu. A kiedy badasz istniejące okablowanie w domu, identyfikacja rodzaju drutu może wiele powiedzieć o obwodzie, do którego należy okablowanie - na przykład, gdy otworzysz skrzynkę połączeniową i będziesz musiał ustalić, które przewody idą gdzie. Okablowanie dla nowoczesnych domów jest dość standardowe, a większość domów zbudowanych po połowie lat 60. ma podobne typy okablowania. Każda nowa instalacja elektryczna wymaga nowego okablowania zgodnego z lokalnymi przepisami budowlanymi.
Terminologia okablowania

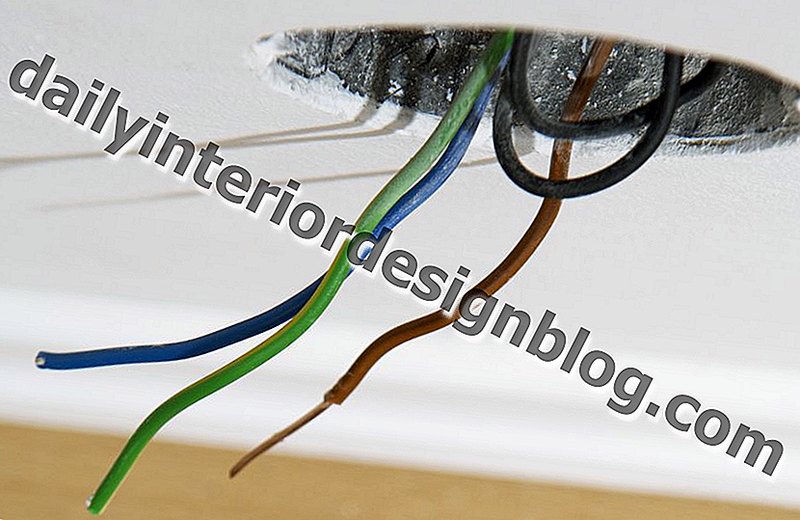

Aslan Alphan / Getty Images Pomaga zrozumieć kilka podstawowych terminów używanych do opisania okablowania. Drut elektryczny jest rodzajem przewodnika, materiału przewodzącego prąd elektryczny. W przypadku okablowania domowego, sam przewodnik jest zwykle miedziany lub aluminiowy (lub aluminiowy w osłonie miedzianej) i jest albo litym metalowym przewodnikiem, albo drutem splatanym. Większość drutów w domu jest izolowana, co oznacza, że są owinięte nieprzewodzącą plastikową powłoką. Jednym godnym uwagi wyjątkiem są przewody uziemiające, które zazwyczaj są z litej miedzi i są albo izolowane zieloną osłoną, albo są nieizolowane (gołe).
Najczęstszym rodzajem okablowania w nowoczesnych domach jest kabel niemetaliczny (NM), który składa się z dwóch lub więcej pojedynczych drutów owiniętych wewnątrz ochronnej osłony z tworzywa sztucznego. Kabel NM zwykle zawiera jeden lub więcej „gorących” (przewodzących prąd) przewodów, przewód neutralny i przewód uziemiający.
Jako alternatywa dla kabla NM, pojedyncze przewody mogą być instalowane wewnątrz sztywnej lub elastycznej rurki metalowej lub plastikowej zwanej przewodem. Kanał jest zwykle stosowany tam, gdzie okablowanie zostanie odsłonięte, a nie ukryte w ścianach, podłogach lub sufitach.
Te większe przewody w domu przenoszą napięcie obwodu i ich dotknięcie może być bardzo niebezpieczne. W domu jest także wiele przewodów, które przenoszą znacznie mniejsze ilości prądu „niskiego napięcia”. Są one mniej niebezpieczne, a przy niektórych przenoszone napięcie jest tak niskie, że praktycznie nie ma szansy na porażenie prądem. Jednak dopóki nie dowiesz się dokładnie, z jakim drutem masz do czynienia, najlepiej traktować je wszystkie jako niebezpieczne.
Kabel NM
Często nazywany „Romex”, po jednej popularnej marce, kabel NM to czas okablowania obwodu przeznaczonego do użytku wewnętrznego w suchych miejscach. Większość kabli NM ma spłaszczony kształt rurki i biegnie niewidocznie przez ściany i wnęki podłogowe w domu. Prawie wszystkie przewody w gniazdach i oprawach oświetleniowych nowoczesnego domu to kabel NM. Najczęstsze rozmiary i ich natężenie prądu (wzmacniacza) to:
- 14-skrajni (obwody 15-amperowe)
- 12-skrajni (obwody 20 A)
- 10 gauge (obwody 30 A)
- 8-skrajni (obwody 40-amperowe)
- 6-skrajni (obwody 55 A)
Kabel NM jest teraz sprzedawany z kolorową powłoką zewnętrzną, aby wskazać jego przekrój:
- Biała osłona wskazuje kabel NM z przewodami o rozmiarze 14.
- Żółta osłona wskazuje kabel NM z przewodami o przekroju 12.
- Pomarańczowa osłona wskazuje kabel NM z przewodem o przekroju 10.
- Kabel w czarnej osłonie jest stosowany do drutu o przekroju 6 i 8.
- Szara osłona nie jest stosowana dla kabla NM, ale jest zarezerwowana dla kabla podziemnego (UF).
Kabel NM jest niebezpieczny w obsłudze, podczas gdy uchwyty obwodów przenoszą napięcie.

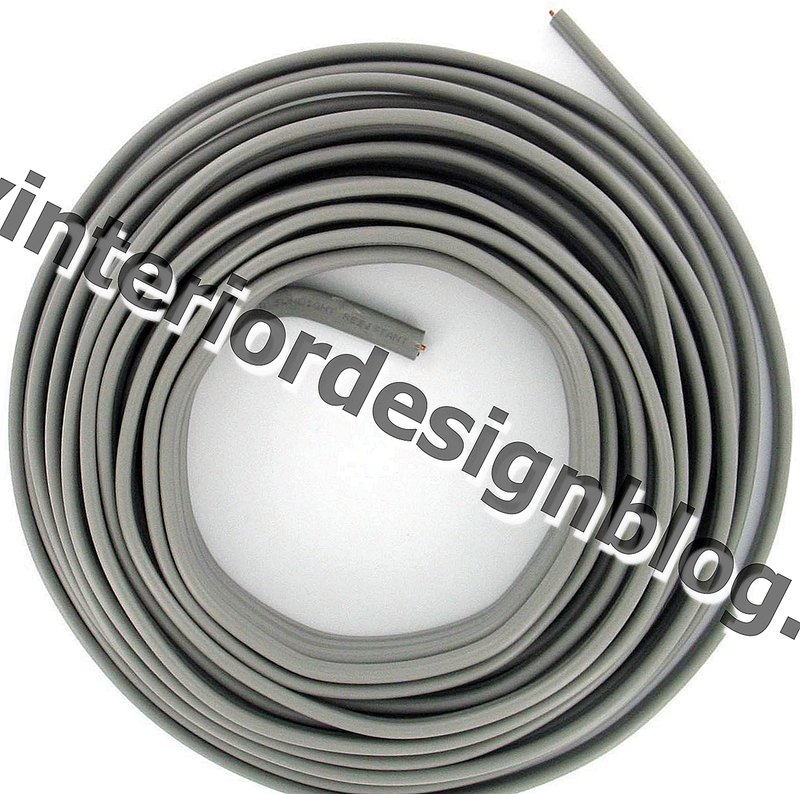

Kabel UF
Zdjęcie dzięki uprzejmości Amazon Podajnik podziemny (UF) jest rodzajem niemetalowego kabla przeznaczonego do wilgotnych miejsc i bezpośredniego zakopania w ziemi. Jest powszechnie stosowany do zasilania opraw zewnętrznych, takich jak latarnie. Podobnie jak standardowy kabel NM, UF zawiera izolowane gorące i neutralne druty oraz nieizolowany przewód uziemiający. Ale podczas gdy osłona kabla NM jest osobnym plastikowym opakowaniem, osłona kabla UF jest masywnym plastikiem, który całkowicie otacza każdy drut. Kabel UF jest zwykle sprzedawany z szarą osłoną zewnętrzną.
Kabel UF jest również używany do okablowania dużych obwodów i przenosi niebezpieczną ilość napięcia, dopóki obwody są włączone.

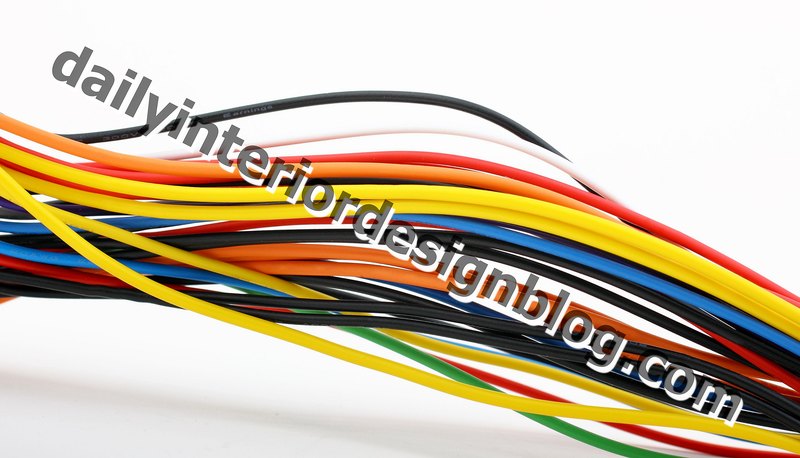

Drut THHN / THWN
THHN i THWN są kodami dwóch najpopularniejszych rodzajów drutów izolowanych stosowanych w kanale. W przeciwieństwie do kabla NM, w którym dwa lub więcej pojedynczych izolowanych przewodów jest zgrupowanych wewnątrz plastikowej osłony, przewody THHN i THWN są pojedynczymi przewodnikami, każdy z własną kolorową izolacją. Druty te nie są chronione osłoną kabla NM, ale są osłonięte rurką metalową lub plastikową.Kanał jest często stosowany w niedokończonych miejscach, takich jak piwnice i garaże, oraz w przypadku krótkich odsłoniętych odcinków wewnątrz domu, takich jak połączenia przewodów dla śmieciarek i podgrzewaczy ciepłej wody. Litery wskazują szczególne właściwości izolacji drutu:
- T: termoplastyczny
- H: żaroodporny; HH oznacza wysoce odporny na ciepło
- W: oceniono na mokre lokalizacje
- N: powlekany nylonem dla dodatkowej ochrony
Druty THHN i THWN mają kolorowe powłoki, które są zwykle używane do identyfikacji ich funkcji w obwodzie:
- Gorące przewody: czarny, czerwony, pomarańczowy
- Druty neutralne: biały, brązowy
- Przewody uziemiające: zielony, żółto-zielony
Przewody THHN i THWN to przewody obwodów, które nigdy nie powinny być obsługiwane po włączeniu obwodów.
Drut niskonapięciowy
Przewody niskonapięciowe stosuje się w obwodach zwykle wymagających 50 woltów lub mniej. Trzy popularne typy to drut oświetlenia krajobrazowego, połączenia systemu zraszaczy, drut dzwonka (do dzwonków do drzwi), przewody systemu głośników i przewody termostatu. Rozmiary drutów wynoszą od około 22 gauge do 12 gauge. Przewody niskiego napięcia są zwykle izolowane i mogą być zawarte w osłonie kabla lub połączone w skręcone pary, podobnie jak drut przewodu lampy. Musi być stosowany tylko do zastosowań niskonapięciowych. Są to zwykle bardzo małe przewody, które znacznie różnią się od standardowych przewodów elektrycznych.
Poważne wstrząsy rzadko występują w przypadku przewodów niskiego napięcia, ale zawsze najlepiej jest wyłączyć urządzenia przed rozpoczęciem pracy z nimi.

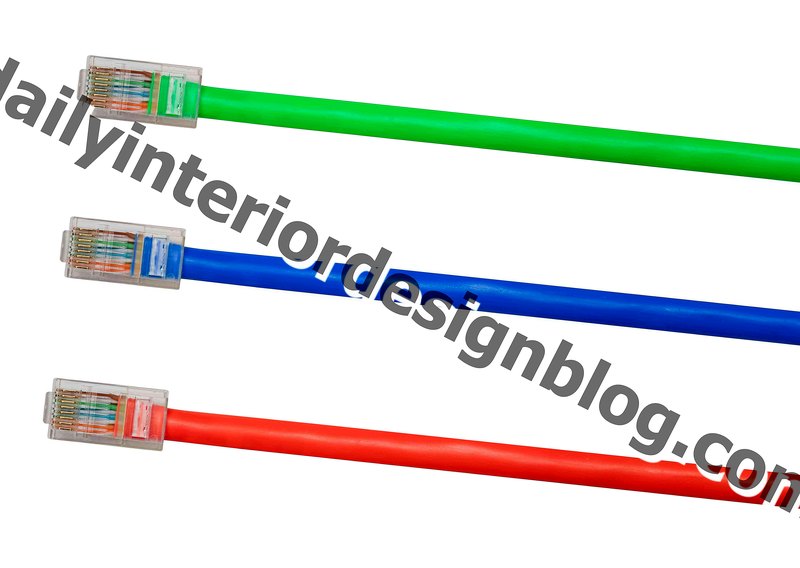

Przewód telefoniczny i danych
Steven Heap / EyeEm / Getty Images Okablowanie telefoniczne i transmisji danych to przewody niskiego napięcia używane w telefonach „naziemnych” i do podłączania Internetu. Kabel telefoniczny może zawierać cztery lub osiem przewodów. Kabel kategorii 5 (Cat 5), najczęstszy typ domowego okablowania danych, zawiera osiem przewodów owiniętych razem w cztery pary. Może być używany zarówno do transmisji telefonicznej, jak i transmisji danych, i oferuje większą pojemność i jakość niż standardowy przewód telefoniczny.
Chociaż okablowanie danych przenosi niewielką ilość napięcia, wszystko poniżej 30 woltów jest ogólnie uważane za bezpieczne (obwód gospodarstwa domowego przenosi około 120 woltów). Jednak zawsze istnieje niebezpieczeństwo, że okablowanie danych wejdzie w kontakt z okablowaniem domowym, dlatego należy zachować ostrożność i unikać dotykania nieosłoniętych przewodów.
Kabel koncentryczny
Kabel koncentryczny zaczyna być coraz mniej popularny dzięki zastosowaniu innych form okablowania danych, takich jak HDMI, do transmisji danych telewizyjnych. Kabel koncentryczny to okrągły kabel z płaszczem, który ma wewnętrzny przewód otoczony rurową warstwą izolacyjną, otoczony rurowym ekranem przewodzącym wykonanym z drutu plecionego. Można to rozpoznać po złączach gwintowanych, które są używane do wykonywania połączeń i podłączeń urządzeń.
Kabel koncentryczny był niegdyś standardem podłączania telewizorów do anteny lub usługi dostarczania telewizji kablowej i nadal jest często używany do podłączania anten satelitarnych lub do dostarczania usług telewizji abonamentowej do domowego punktu dystrybucji. Zazwyczaj ma czarną lub białą izolację i jest idealnie okrągły, dzięki czemu łatwo odróżnić kable obwodów elektrycznych NM.
Niewielka ilość napięcia przenoszonego przez sygnały kabla koncentrycznego sprawia, że jest bardzo mało prawdopodobne, aby spowodował jakiekolwiek udar - pod warunkiem, że kable nie mają styczności z innym źródłem prądu.
